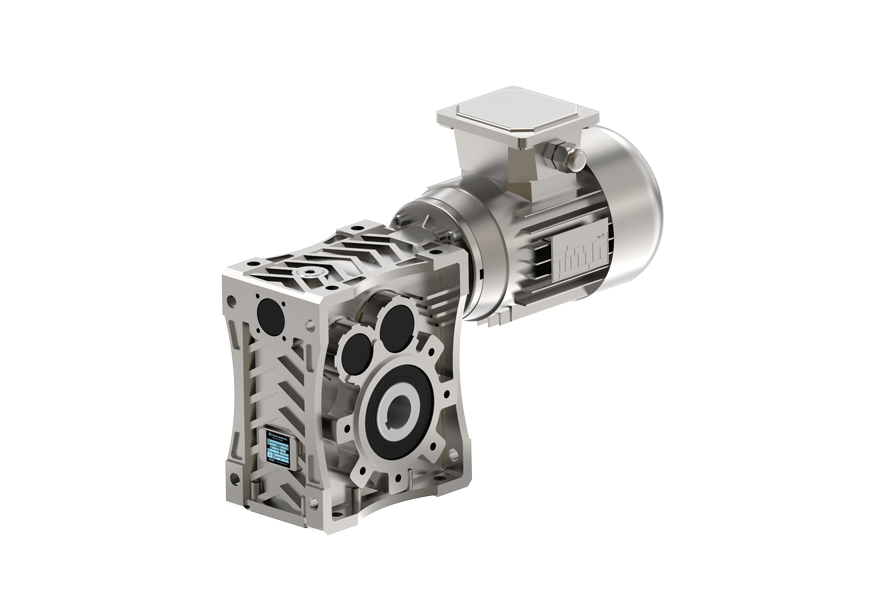

ESM Serisi Sonsuz Vidalı Redüktör
ESM-ESV SERİSİ SONSUZ VİDA REDÜKTÖRLER: içerisinde (sonsuz vida ve sarı (bronz dişli) şeklinde tabir edilen 2 adet dişli grubundan oluşmaktadır. Sonsuz vidalı redüktörler dişli yapılarından dolayı sürtünme esaslı çalışan redüktörlerdir. Dişlilerin sürtünmesinden dolayı oluşan verimsizliği minimuma indirmek için sonsuz vida çelikten, çark dişli bronz malzemeden üretilmektedir. Tek kademede Yüksek Tahvil oranları elde edilebilen sonsuz vidalı redüktörlerde daha düşük devir ihtiyaçlarında ilave gövde montajı ile daha düşük redüksiyonlar elde edilebilmektedir.
Sonsuz vida redüktörler içerisindeki dişli grubundan ötürü ağır hizmette çok fazla kullanılan redüktör serisi değillerdir. ESV serisi Sonsuz vidalı Redüktörlerin kullanıcı açısından tercih sebepleri ise kullanım şekline göre delik milli, sonradan gövde üzerine ilave edilebilen çıkış mili, çıkış flanşı ve tork kolunun montajının sağlanması, 11 farklı gövde ve 11 farklı çevrim oranının olması -0.09 kw elektrik motorundan 7.5 kw elektrik motoruna kadar kullanım imkanı vermesidir. Bu redüktörlerin kullanıcı açısından bir diğer tercih sebebi ise kübik tipi sayesinde her yönden basit ve kolay montaj imkanı sağlamasıdır. Reduktor gövdeleri ESV30-ESV90 tip arası alüminyum enjeksiyon dökümden , ESV110-ESV157 gövdeler ise Gg 22 pik dökümden imal edilmiş olup Sonsuz vida ısıl işlem görmüş ve taşlanmış sementasyon çeliğinden imal edilmiştir, sarı (Bronz) dişli ise GcuSn 12 Bronz malzemesinden imal edilmiştir ESV 030-ESV 090 arası sonsuz vidalı redüktörlerde sentetik , ESV110 ve ESV157 gövde sonsuz vidalı rediktörlerde ise mineral yağ kullanılmıştır . ESV Serisi Sonsuz vidalı Redüktörlerde giriş (PAM B14-B5) ve çıkış flanşları rahatlıkla değiştirme imkanı bulunmaktadır. (ESM-ESV serisi sonsuz vidalı redüktörlerin satışı müşteri talebine göre motorlu ve motorsuz olacak şekilde gerçekleşmektedir.) (Redüktörlerde 7.5 'tan 100 'e kadar 11 farklı tahvil (İ) oranları bulunmaktadır.)
Sonsuz vidalı redüktörlerin devirleri aşağıdaki yöntem kullanılarak bulunmaktadır;
ÖRNEK:
REDÜKTÖR SEÇİMİ
Uygun redüktörün seçimi için tahrik edilen makinenin karakteristik özelliklerinin çok iyi bilinmesi gerekir. Sisteminize uygun bir redüktörün seçiminde aşağıdaki yolu izleyebilirsiniz.
